Podroben opis izdelka
Notranji premer jedra papirnatega jedra: | 76,2 mm | Zunanji premer nalepke: | 330 mm |
---|---|---|---|
Kapaciteta označevanja: | 50m / min | Natančnost označevanja: | ± 1 mm |
Vrsta označevanja: | Vrtenje in visoke hitrosti | Senzor nalepke: | Čarobno oko |

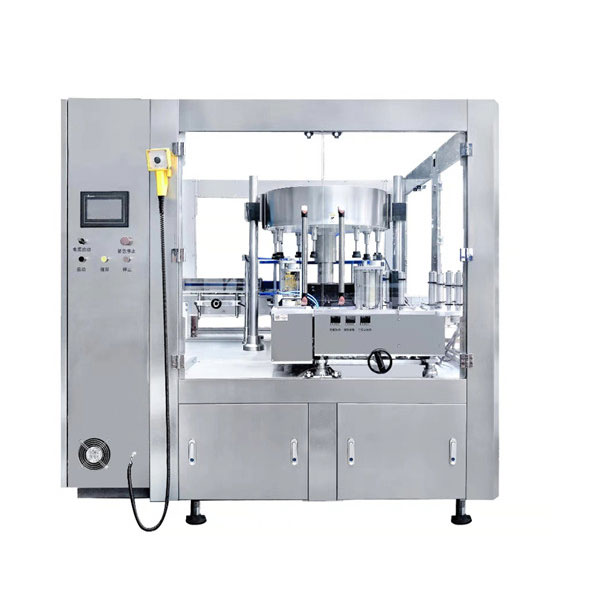

3 etikete naenkrat za etiketiranje okrogle steklenice s kapaciteto 200 steklenic na minuto
Aplikacije
1. Za steklenico z veliko velikostjo.
2. Ena steklenica s tremi nalepkami
3. Hitrost 12000B / H s sprednjim in zadnjim delom, oznako vratu
4. Tri sklope označevalne glave s 15 postajami
Tehnični parameter
Napajanje | AC380V 50Hz 5,5 kW |
Natančnost označevanja | ± 1 mm |
Najvišja višina nalepke | 195 mm |
Zmogljivost označevanja | 50m / min |
Premer steklenice | višina≥30mm Višina≤500mm |
Notranji premer jedra papirnega jedra | 76,2 mm |
Zunanji premer etikete | 330 mm |
Skupna meritev | D1740 × Š3020 × V2100mm |
Utež | Prilagojeno |
Vrtljivi etiketni stroj Značilnost
1) Označeni steklenički podajte vijak ločenega sektorja steklenic, ki teče na turnbtalbe
2) Ko se steklenica obrne na zagonsko kolo, se samodejno zavije pod pritiskom glave steklenice
3) Vidni lokacijski zatič Na dnu osnove steklenice se bo dvignil, ko bo utor za namestitev steklenice skozi zatič pod delovanjem vzmetne sile, Lociranje reže, zataknjena reža steklenica se ne vrti več, zgornji del drsnega tlaka steklenica in pokrovček steklenice. (za pozicioniranje izdelkov)
4) Zaradi položaja etikete na steklenički je sferičen, zato zahteva, da se prilepi izhodišče za polovico steklenice, nalepka izstopi iz dostavne postaje, najprej sesajte vakuumski boben
Delovanje vakuumskega bobna in glavnega kolesa poteka ena proti ena, potem ko vakuumski boben z etiketo teče v ustrezen položaj, srednji del etikete najprej lepi najvišjo točko, steklenica predhodno dejanje etikete
5) Ko steklenica še naprej teče do naslednje postaje, s pritiskom na spužvasti valjček pritiska na nalepko, pritisk gibanja valja v stiku z ravnino steklenice, ne z vrtenjem, tako da bo sila za stiskanje nalepke razpršena okoli , te nalepke so lahko enakomerna deformacija in popolno označevanje.
6) označeno steklenico pošljite na tekoči trak pod pogon zvezdastega kolesa
7) celoten postopek označevanja neprekinjeno deluje, steklenica ves čas deluje s konstantno hitrostjo, tako da lahko realizira označevanje visoke hitrosti
3. samodejne funkcije naraščanja in spuščanja: mikroračunalnik se samodejno dviguje in spušča, prilagodi nemško krmiljenje motorja SEW, ki se uporablja v proizvodni nastavitvi, je zelo priročno.
Poseben Navodila
1) za pozicionirne izdelke je treba upoštevati: na dnu steklenice naredite locirajočo režo, pod pogojem, da videz steklenice nima učinka, locirajočo režo na dnu locirajoče reže, kolikor je mogoče
Zunaj je odvisno, reža na dnu steklenice je zelo pomembna in bolj enakost, ne drugačna globina
2) Spremenite drugo vrsto steklenice, spremenite dele, cena se mora pogovoriti, odvisno od oblike steklenice.
(nadomestitev na naslednji način: ograja za stekleničko za hranjenje, zvezdno kolo za hranjenje po steklenički, srednja vodilna deska, dno steklenice, zvezdno kolo za steklenico, ki prihaja ven)
Oznaka: rotacijski etiket, stroj za etiketiranje lepil
